本實用新型公開了一種漿料攪拌機，包括攪拌罐，所述攪拌罐內部設置有攪拌機構，所述攪拌機構外側設置有漿料刮除機構，所述攪拌罐上端固定安裝有進料管，所述攪拌罐下端固定安裝有出料管，所述攪拌罐內頂壁通過連接桿固定連接有固定板，通過設置的攪拌機構，使得轉軸帶動第一攪拌葉片正轉，同時四組轉桿和第二攪拌葉片反轉，使得漿料能夠攪拌的更加劇烈，從而提高了攪拌效果，使得漿料攪拌更加均勻，提高了漿料的質量，通過設置的漿料刮除機構，使得刮板能夠?qū)嚢韫迌?nèi)側壁的漿料進行刮除，避免內側壁殘留漿料，從而降低了漿料的浪費，減少了成本的損失，且為后續攪拌罐的清洗工作提供了便捷，提高了此攪拌機使用時的實用性。

1.一種漿料攪拌機，包括攪拌罐（1），其特征在于：所述攪拌罐（1）內部設置有攪拌機構（2），所述攪拌機構（2）外側設置有漿料刮除機構（3），所述攪拌罐（1）上端固定安裝有進料管（4），所述攪拌罐（1）下端固定安裝有出料管（5），所述攪拌罐（1）內頂壁通過連接桿（6）固定連接有固定板（7）。

2.根據權利要求1所述的一種漿料攪拌機，其特征在于：所述攪拌機構（2）包括伺服電機（201），所述伺服電機（201）固定安裝在攪拌罐（1）上表面，所述伺服電機（201）的動力輸出端通過聯軸器傳動連接有轉軸（202），所述轉軸（202）表面固定安裝有第一攪拌葉片（203），所述轉軸（202）上端表面固定安裝有轉動齒輪（204），所述轉動齒輪（204）嚙合連接有從動齒輪（205），所述從動齒輪（205）內部固定連接有轉桿（206），所述轉桿（206）表面固定安裝有第二攪拌葉片（207）。

3.根據權利要求2所述的一種漿料攪拌機，其特征在于：所述從動齒輪（205）和轉桿（206）均設置有四個，四個所述從動齒輪（205）呈圓周陣列分布在轉動齒輪（204）的外端四周。

4.根據權利要求3所述的一種漿料攪拌機，其特征在于：所述攪拌罐（1）和固定板（7）內部均固定安裝有軸承，所述轉軸（202）和四個所述轉桿（206）均通過軸承與攪拌罐（1）和固定板（7）內部轉動連接。

5.根據權利要求2所述的一種漿料攪拌機，其特征在于：所述漿料刮除機構（3）包括環形轉盤（301），所述環形轉盤（301）的內端通過齒條與四個所述從動齒輪（205）嚙合連接，所述環形轉盤（301）的下端固定安裝有刮板（302），且刮板（302）設置有四個，四個所述刮板（302）的外端與攪拌罐（1）的內側壁相抵。

6.根據權利要求5所述的一種漿料攪拌機，其特征在于：所述攪拌罐（1）上端內部開設有活動槽，所述環形轉盤（301）外端固定安裝有環形板（303），所述環形板（303）轉動連接在活動槽內部。

7.根據權利要求1所述的一種漿料攪拌機，其特征在于：所述固定板（7）左側內部開設有通孔（8），所述進料管（4）下端貫穿通孔（8）并延伸至攪拌罐（1）的內部。

一種漿料攪拌機

技術領域

本實用新型屬于攪拌機技術領域，具體涉及一種漿料攪拌機。

背景技術

攪拌機，是一種帶有葉片的軸在圓筒或槽中旋轉，將多種原料進行攪拌混合，使之成為一種混合物或適宜稠度的機器，攪拌機分為好多種，有強制式攪拌機、單臥軸攪拌機、雙臥軸攪拌機等等，攪拌機即是混合機，因?yàn)榛旌蠙C(jī)的通常作用就是混合攪拌各類干粉砂漿，故俗稱攪拌機。

現有的攪拌機一般只在攪拌罐內部設置一組攪拌葉片，從而在攪拌過程中，原料之間流動性差，導致漿料攪拌不夠均勻，影響后續使用質量，在漿料攪拌結束排出攪拌罐時，漿料容易在攪拌罐內側壁附著，導致漿料產生浪費，且使得后續攪拌罐清理較為麻煩，實用性差，為此我們提出一種漿料攪拌機。

實用新型內容

本實用新型的目的在于提供一種漿料攪拌機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種漿料攪拌機，包括攪拌罐，所述攪拌罐內部設置有攪拌機構，所述攪拌機構外側設置有漿料刮除機構，所述攪拌罐上端固定安裝有進料管，所述攪拌罐下端固定安裝有出料管，所述攪拌罐內頂壁通過連接桿固定連接有固定板。

優選的，所述攪拌機構包括伺服電機，所述伺服電機固定安裝在攪拌罐上表面，所述伺服電機的動力輸出端通過聯軸器傳動連接有轉軸，所述轉軸表面固定安裝有第一攪拌葉片，所述轉軸上端表面固定安裝有轉動齒輪，所述轉動齒輪嚙合連接有從動齒輪，所述從動齒輪內部固定連接有轉桿，所述轉桿表面固定安裝有第二攪拌葉片。

優選的，所述從動齒輪設置和轉桿均有四個，四個所述從動齒輪呈圓周陣列分布在轉動齒輪的外端四周。

優選的，所述攪拌罐和固定板內部均固定安裝有軸承，所述轉軸和四個所述轉桿均通過軸承與攪拌罐和固定板內部轉動連接。

優選的，所述漿料刮除機構包括環形轉盤，所述環形轉盤的內端通過齒條與四個所述從動齒輪嚙合連接，所述環形轉盤的下端固定安裝有刮板，且刮板設置有四個，四個所述刮板的外端與攪拌罐的內側壁相抵。

優選的，所述攪拌罐上端內部開設有活動槽，所述環形轉盤外端固定安裝有環形板，所述環形板轉動連接在活動槽內部。

優選的，所述固定板左側內部開設有通孔，所述進料管下端貫穿通孔并延伸至攪拌罐的內部。

與現有技術相比，本實用新型的有益效果是：

（1）、該漿料攪拌機，通過設置的攪拌機構，使得轉軸帶動第一攪拌葉片正轉，同時四組轉桿和第二攪拌葉片反轉，使得漿料能夠攪拌的更加劇烈，從而提高了攪拌效果，使得漿料攪拌更加均勻，提高了漿料的質量，繼而提高了后續的使用效果。

（2）、該漿料攪拌機，通過設置的漿料刮除機構，使得刮板能夠?qū)嚢韫迌?nèi)側壁的漿料進行刮除，避免漿料附著在攪拌罐內側壁，影響漿料的攪拌質量，且在漿料從攪拌罐內部排出時，避免內側壁殘留漿料，從而降低了漿料的浪費，減少了成本的損失，且為后續攪拌罐的清洗工作提供了便捷，提高了此攪拌機使用時的實用性。

附圖說明

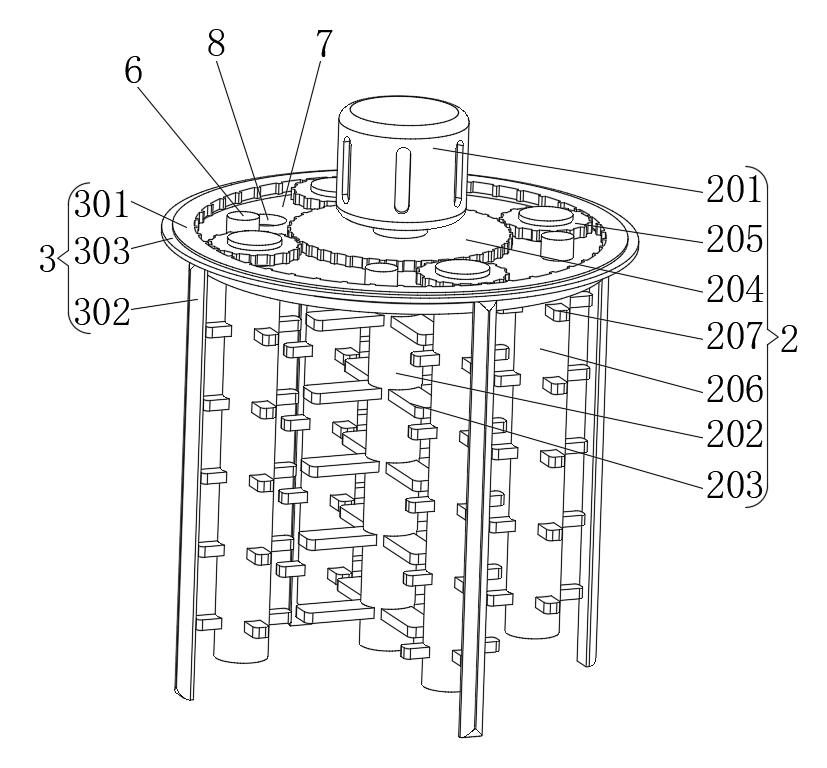

圖1為本實用新型的攪拌機構處的立體結構示意圖；

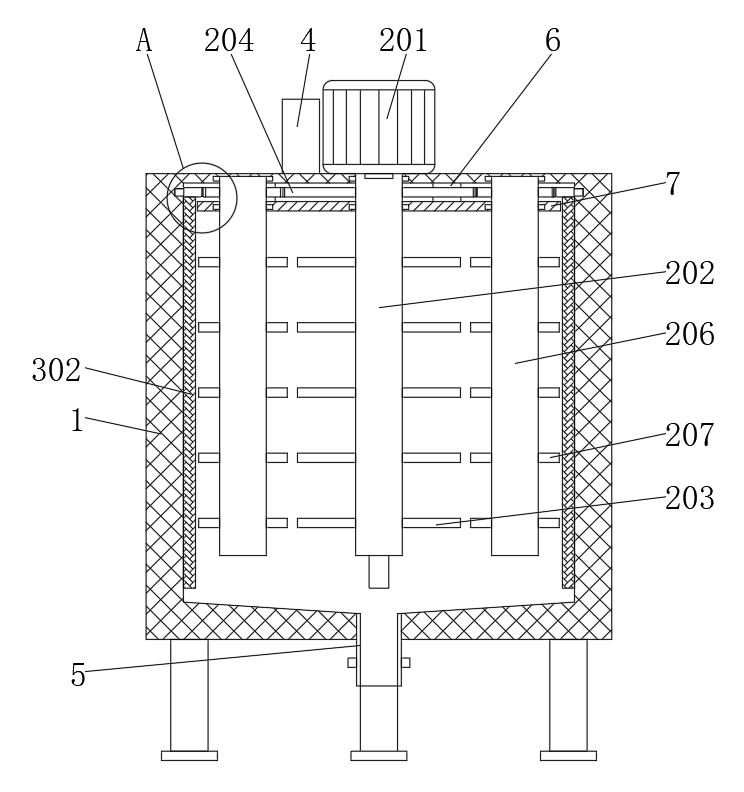

圖2為本實用新型的正剖視圖；

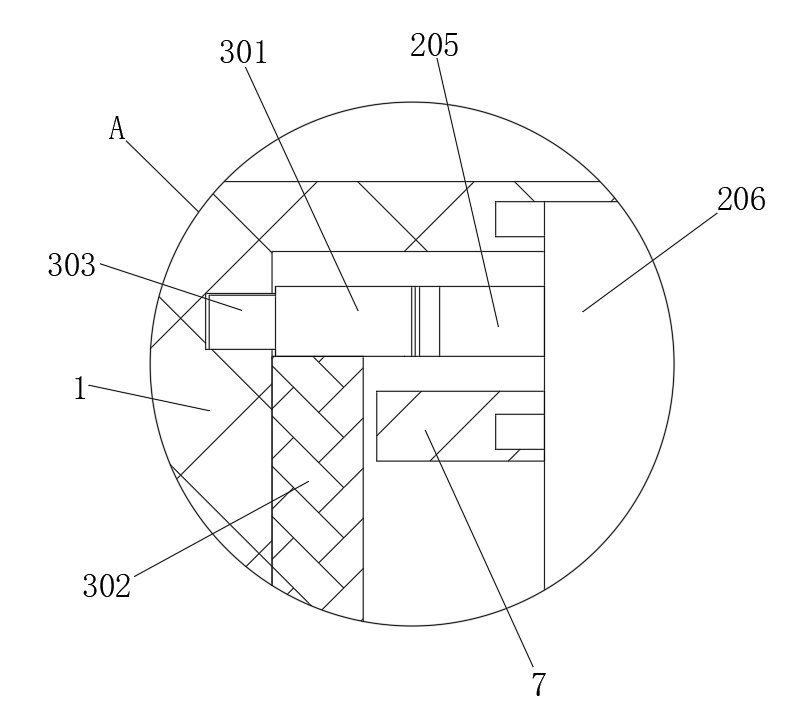

圖3為本實用新型的圖2中A處的結構放大圖；

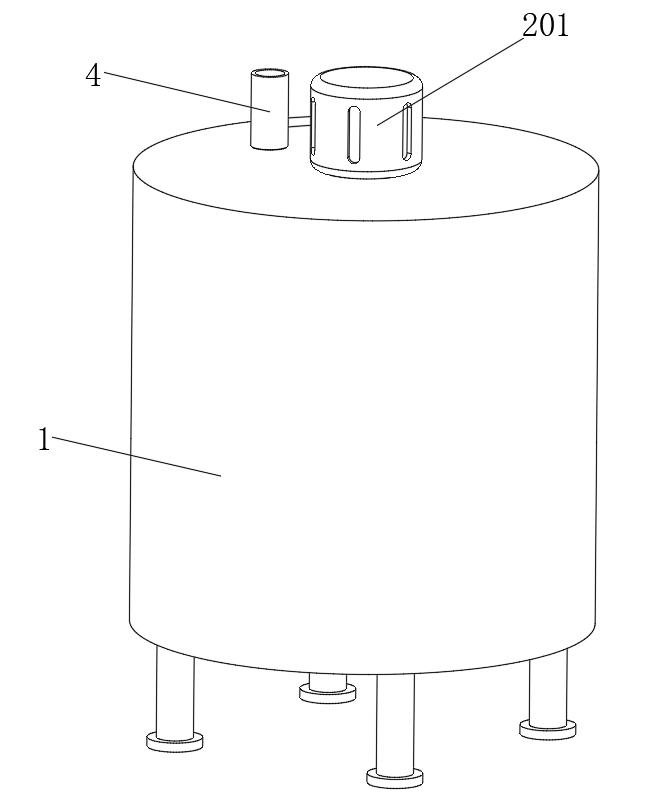

圖4為本實用新型的立體結構示意圖。

圖中：1、攪拌罐；2、攪拌機構；201、伺服電機；202、轉軸；203、第一攪拌葉片；204、轉動齒輪；205、從動齒輪；206、轉桿；207、第二攪拌葉片；3、漿料刮除機構；301、環形轉盤；302、刮板；303、環形板；4、進料管；5、出料管；6、連接桿；7、固定板；8、通孔。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1－圖4，本實用新型提供一種漿料攪拌機，包括攪拌罐1，攪拌罐1內部設置有攪拌機構2，攪拌機構2外側設置有漿料刮除機構3，攪拌罐1上端固定安裝有進料管4，攪拌罐1下端固定安裝有出料管5，攪拌罐1內頂壁通過連接桿6固定連接有固定板7。

本實施例中，優選的，攪拌機構2包括伺服電機201，伺服電機201固定安裝在攪拌罐1上表面，伺服電機201的動力輸出端通過聯軸器傳動連接有轉軸202，轉軸202表面固定安裝有第一攪拌葉片203，轉軸202上端表面固定安裝有轉動齒輪204，轉動齒輪204嚙合連接有從動齒輪205，從動齒輪205內部固定連接有轉桿206，轉桿206表面固定安裝有第二攪拌葉片207，開啟伺服電機201，伺服電機201帶動轉軸202和轉動齒輪204轉動，轉動齒輪204轉動帶動從動齒輪205和轉桿206轉動，轉軸202轉動帶動第一攪拌葉片203轉動，轉桿206轉動帶動第二攪拌葉片207轉動，從而對攪拌罐1內部的漿料進行攪拌，且第一攪拌葉片203和第二攪拌葉片207的轉動方向相反，使得漿料能夠攪拌的更加劇烈，從而提高了攪拌效果，使得漿料攪拌更加均勻。

本實施例中，優選的，從動齒輪205和轉桿206均設置有四個，四個從動齒輪205呈圓周陣列分布在轉動齒輪204的外端四周，四個轉桿206的設置，使得攪拌罐1內部攪拌過程更加劇烈，提高了漿料的流動速度，使得漿料攪拌的更加均勻，加快了漿料的混合效率。

本實施例中，優選的，攪拌罐1和固定板7內部均固定安裝有軸承，轉軸202和四個轉桿206均通過軸承與攪拌罐1和固定板7內部轉動連接，軸承的設置，能夠?qū)D(zhuǎn)軸202和四個轉桿206起到限位固定的作用，且由于軸承自身的特性，使得轉軸202和四個轉桿206轉動更加順暢，避免轉軸202和四個轉桿206發生卡頓影響攪拌工作。

本實施例中，優選的，漿料刮除機構3包括環形轉盤301，環形轉盤301的內端通過齒條與四個從動齒輪205嚙合連接，環形轉盤301的下端固定安裝有刮板302，且刮板302設置有四個，四個刮板302的外端與攪拌罐1的內側壁相抵，四個從動齒輪205轉動，能夠帶動環形轉盤301進行旋轉，從而帶動四個刮板302進行轉動，繼而使得刮板302對攪拌罐1內側壁進行刮除，避免漿料附著在攪拌罐1內側壁，影響漿料的攪拌質量，同時攪拌罐1內部漿料排出時，避免內側壁殘留漿料，從而降低了漿料的浪費，減少了成本的損失，且為后續攪拌罐1的清洗工作提供了便捷。

本實施例中，優選的，攪拌罐1上端內部開設有活動槽，環形轉盤301外端固定安裝有環形板303，環形板303轉動連接在活動槽內部，此結構的設置，使得環形轉盤301通過環形板303安裝在活動槽內部，避免環形轉盤301從攪拌罐1內頂壁脫離，同時不影響環形轉盤301的轉動。

本實施例中，優選的，固定板7左側內部開設有通孔8，進料管4下端貫穿通孔8并延伸至攪拌罐1的內部，此結構的設置，便于工作人員通過進料管4將原料加入攪拌罐1內部，繼而便于后續漿料的攪拌工作。

本實用新型的工作原理及使用流程：該裝置使用時，將原料通過進料管4加入攪拌罐1內部，開啟伺服電機201，伺服電機201帶動轉軸202和轉動齒輪204轉動，轉動齒輪204轉動帶動從動齒輪205和轉桿206轉動，轉軸202轉動帶動第一攪拌葉片203轉動，轉桿206轉動帶動第二攪拌葉片207轉動，從而對攪拌罐1內部的漿料進行攪拌，且第一攪拌葉片203和第二攪拌葉片207的轉動方向相反，使得漿料能夠攪拌的更加劇烈，四個從動齒輪205轉動，能夠帶動環形轉盤301進行旋轉，從而帶動四個刮板302進行轉動，繼而使得刮板302對攪拌罐1內側壁進行刮除，避免漿料附著在攪拌罐1內側壁，影響漿料的攪拌質量，在漿料混合完成后，開啟閥門，使得漿料從出料管5處排出，此時刮板302對攪拌罐1內側壁刮除，避免內側壁殘留漿料，從而降低了漿料的浪費，減少了成本的損失，且為后續攪拌罐1的清洗工作提供了便捷。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
