本實用新型公開了一種新型釉料球磨機，包括本體，所述本體的圓周表面套接有防護筒，所述防護筒的外側壁固定安裝有支板，所述本體的圓周表面套接有驅動機構，所述本體的兩端可拆卸安裝有蓋板，所述本體的內部可拆卸安裝有混合機構，所述蓋板的內部可拆卸安裝有軸承，所述本體的內部可拆卸安裝有加熱機構，所述本體的上表面可拆卸安裝有料斗，本實用新型能夠有效地提升研磨的質量和效果，且加熱均勻效果佳，不易出現堵塞的現象，且各部件之間連接關系簡單，便于拆裝，從而利于實現裝置的檢修維護，有效地降低了生產成本。

1.一種新型釉料球磨機，包括本體（1），其特征在于：所述本體（1）的圓周表面套接有防護筒（2），所述防護筒（2）的外側壁固定安裝有支板（3），所述本體（1）的圓周表面套接有驅動機構（4），所述本體（1）的兩端可拆卸安裝有蓋板（5），所述本體（1）的內部可拆卸安裝有混合機構（6），所述蓋板（5）的內部可拆卸安裝有軸承（7），所述本體（1）的內部可拆卸安裝有加熱機構（8），所述本體（1）的上表面可拆卸安裝有料斗（9）。

2.根據權利要求1所述的一種新型釉料球磨機，其特征在于：所述驅動機構（4）包括轉圈（401），所述轉圈（401）的外端面固定安裝有傳動齒（402），所述傳動齒（402）嚙合連接有驅動齒（403），所述驅動齒（403）的內端面固定安裝有驅動輪（404），所述驅動輪（404）的內部安裝有驅動軸（405），所述驅動軸（405）的輸入端安裝有驅動機（406）。

3.根據權利要求2所述的一種新型釉料球磨機，其特征在于：所述轉圈（401）的內徑與本體（1）的外徑尺寸相一致，所述轉圈（401）扣接在本體（1）的圓周表面。

4.根據權利要求1所述的一種新型釉料球磨機，其特征在于：所述本體（1）的兩端固定安裝有連接塊，所述蓋板（5）的內端面開設有與連接塊尺寸相適配的連接槽，連接塊卡接在連接槽內。

5.根據權利要求1所述的一種新型釉料球磨機，其特征在于：所述混合機構（6）包括定位軸（601），所述定位軸（601）的圓周表面套接有定位筒（602），所述定位筒（602）的圓周表面可拆卸安裝有定位圈（603），所述定位圈（603）的外端面固定安裝有定位座（604），所述定位座（604）的外端面固定安裝有定位球（605）。

6.根據權利要求5所述的一種新型釉料球磨機，其特征在于：所述定位筒（602）的圓周表面開設有與定位圈（603）尺寸相適配的定位槽，所述定位圈（603）扣接在定位槽內。

7.根據權利要求1所述的一種新型釉料球磨機，其特征在于：所述加熱機構（8）包括加熱件（801），所述加熱件（801）的內端面固定安裝有加熱球（802），所述加熱件（801）的外端面開設有安裝腔（803）。

8.根據權利要求7所述的一種新型釉料球磨機，其特征在于：所述本體（1）的內端面開設有與加熱件（801）尺寸相適配的凹槽，所述加熱件（801）安裝在凹槽內，所述加熱件（801）關于本體（1）的圓心呈圓周設置有三排，且一排所述加熱件（801）設置有四個，所述安裝腔（803）內部安裝有蓄電池。

一種新型釉料球磨機

技術領域

本實用新型屬于釉料加工設備技術領域，具體涉及一種新型釉料球磨機。

背景技術

釉料就是景泰藍作品中的景泰藍畫所用到的顏料，又叫琺瑯釉料，釉料不同于普通的顏料，因?yàn)橛粤系念伾遣煌谄渌系?，它非常的通透，顏色有立體感。

釉料在生產制造的過程中需要用到球磨機進行研磨，然而市面上各種的球磨機仍存在各種各樣的問題，如現有技術中的球磨機無法實現物料的加熱處理，從而對實際研磨效果有一定的影響，具有一定的局限性；且現有技術中的球磨機不易拆裝，從而不易對其內部的各部件進行清理，不利于檢修維護，從而對實際的使用壽命有較大的影響，易提升加工成本，為此，我們提出一種新型釉料球磨機。

實用新型內容

本實用新型的目的在于提供一種新型釉料球磨機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種新型釉料球磨機，包括本體，所述本體的圓周表面套接有防護筒，所述防護筒的外側壁固定安裝有支板，所述本體的圓周表面套接有驅動機構，所述本體的兩端可拆卸安裝有蓋板，所述本體的內部可拆卸安裝有混合機構，所述蓋板的內部可拆卸安裝有軸承，所述本體的內部可拆卸安裝有加熱機構，所述本體的上表面可拆卸安裝有料斗。

優選的，所述驅動機構包括轉圈，所述轉圈的外端面固定安裝有傳動齒，所述傳動齒嚙合連接有驅動齒，所述驅動齒的內端面固定安裝有驅動輪，所述驅動輪的內部安裝有驅動軸，所述驅動軸的輸入端安裝有驅動機。

優選的，所述轉圈的內徑與本體的外徑尺寸相一致，所述轉圈扣接在本體的圓周表面。

優選的，所述本體的兩端固定安裝有連接塊，所述蓋板的內端面開設有與連接塊尺寸相適配的連接槽，連接塊卡接在連接槽內。

優選的，所述混合機構包括定位軸，所述定位軸的圓周表面套接有定位筒，所述定位筒的圓周表面可拆卸安裝有定位圈，所述定位圈的外端面固定安裝有定位座，所述定位座的外端面固定安裝有定位球。

優選的，所述定位筒的圓周表面開設有與定位圈尺寸相適配的定位槽，所述定位圈扣接在定位槽內。

優選的，所述加熱機構包括加熱件，所述加熱件的內端面固定安裝有加熱球，所述加熱件的外端面開設有安裝腔。

優選的，所述本體的內端面開設有與加熱件尺寸相適配的凹槽，所述加熱件安裝在凹槽內，所述加熱件關于本體的圓心呈圓周設置有三排，且一排所述加熱件設置有四個，所述安裝腔內部安裝有蓄電池。

與現有技術相比，本實用新型的有益效果是：

（1）、該新型釉料球磨機，在驅動機的作用下能夠帶動驅動軸轉動，從而能夠帶動驅動輪轉動，進而能夠帶動驅動齒轉動，在驅動齒的作用下能夠帶動傳動齒和轉圈做圓周運動，當轉圈轉動時，能夠帶動本體做圓周運動，實現本體內部部件的轉動，當本體在驅動機構的作用下做圓周運動時，定位軸在軸承的作用下能夠在本體的內部做圓周運動，從而能夠帶動定位筒、定位圈、定位座和定位球的轉動，與加熱機構的配合，能夠內部物料的研磨，研磨的效果佳，工作的效率高，實用性強，且定位圈扣接在定位筒的圓周表面，通過更換不同高度的定位圈、定位座和定位球，能夠改變加熱機構與定位球的間距，從而能夠滿足不同粗細物料的研磨要求，適用范圍廣。

（2）、該新型釉料球磨機，通過設置多個加熱件能夠有效地保證實際的加熱均勻性，有效地避免了潮濕物料造成的堵塞，且能夠進一步的提升研磨的效果和質量。

（3）、該新型釉料球磨機，各部件之間連接關系簡單，便于拆裝，從而利于實現裝置的檢修維護，有效地降低了生產成本。

附圖說明

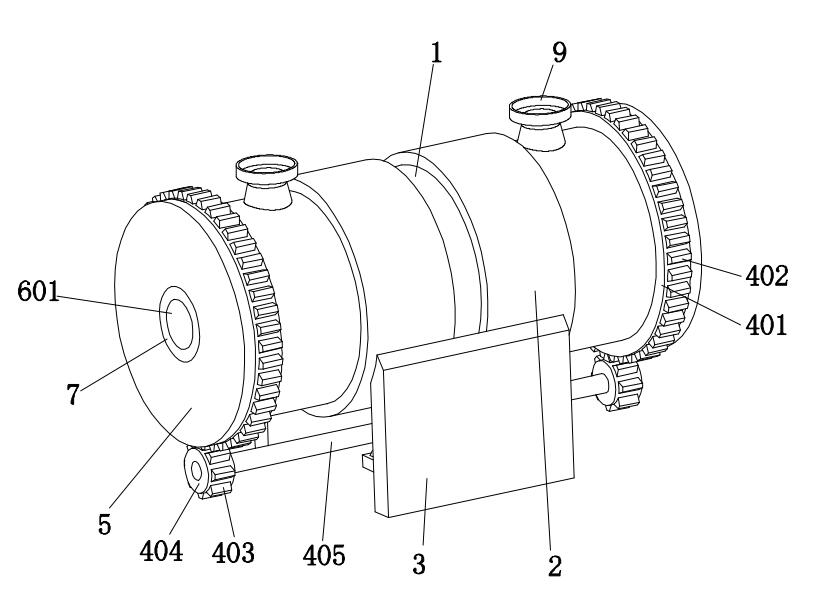

圖1為本實用新型的立體示意圖；

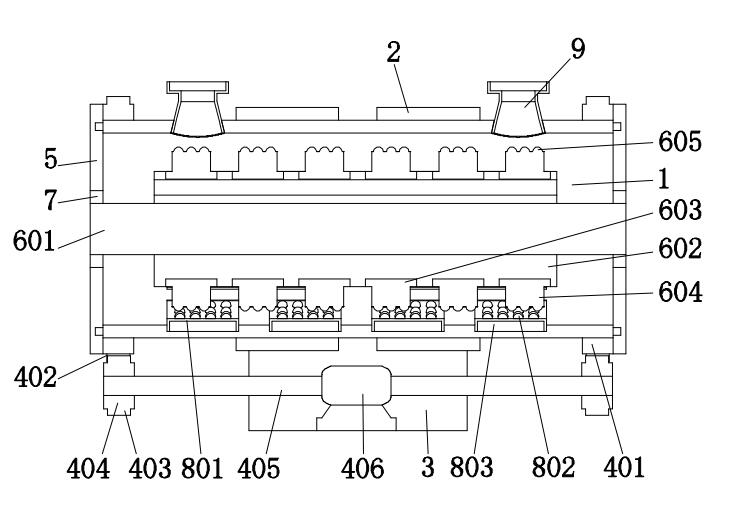

圖2為本實用新型的正剖視圖；

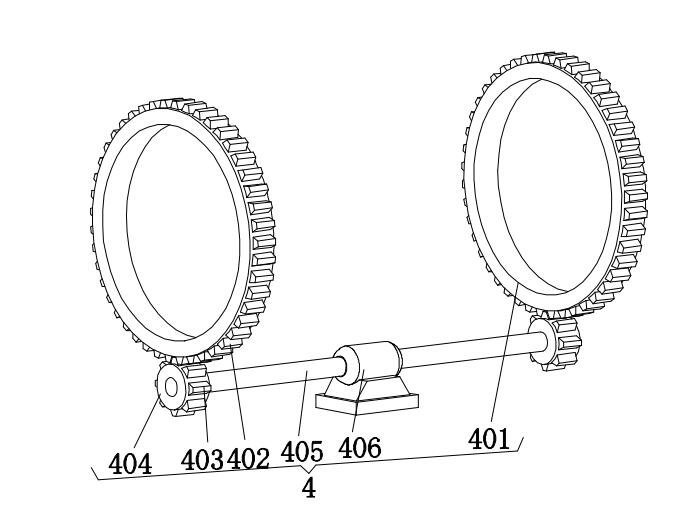

圖3為本實用新型中驅動機構的立體示意圖；

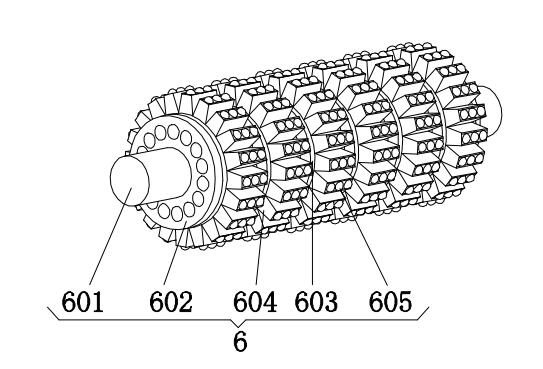

圖4為本實用新型中混合機構的立體示意圖；

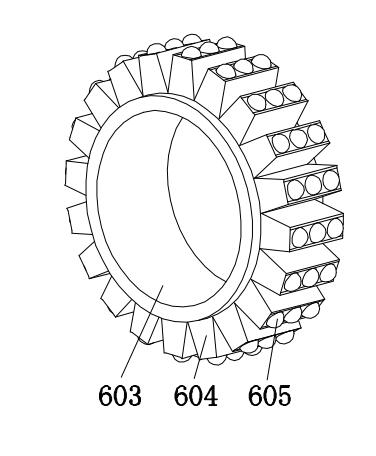

圖5為本實用新型中定位圈的立體示意圖；

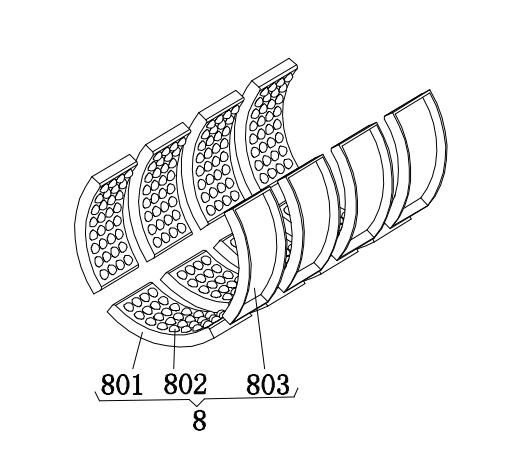

圖6為本實用新型中加熱機構的立體示意圖。

圖中：1、本體；2、防護筒；3、支板；4、驅動機構；401、轉圈；402、傳動齒；403、驅動齒；404、驅動輪；405、驅動軸；406、驅動機；5、蓋板；6、混合機構；601、定位軸；602、定位筒；603、定位圈；604、定位座；605、定位球；7、軸承；8、加熱機構；801、加熱件；802、加熱球；803、安裝腔；9、料斗。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-圖6，本實用新型提供一種新型釉料球磨機，包括本體1，本體1的圓周表面套接有防護筒2，防護筒2的外側壁固定安裝有支板3，本體1的圓周表面套接有驅動機構4，本體1的兩端可拆卸安裝有蓋板5，本體1的內部可拆卸安裝有混合機構6，蓋板5的內部可拆卸安裝有軸承7，本體1的內部可拆卸安裝有加熱機構8，本體1的上表面可拆卸安裝有料斗9。

本實施例中，優選的，驅動機構4包括轉圈401，轉圈401的外端面固定安裝有傳動齒402，傳動齒402嚙合連接有驅動齒403，驅動齒403的內端面固定安裝有驅動輪404，驅動輪404的內部安裝有驅動軸405，驅動軸405的輸入端安裝有驅動機406，啟動驅動機406，在驅動機406的作用下能夠帶動驅動軸405轉動，從而能夠帶動驅動輪404轉動，進而能夠帶動驅動齒403轉動，在驅動齒403的作用下能夠帶動傳動齒402和轉圈401做圓周運動，當轉圈401轉動時，能夠帶動本體1做圓周運動，實現本體1內部部件的轉動。

本實施例中，優選的，轉圈401的內徑與本體1的外徑尺寸相一致，轉圈401扣接在本體1的圓周表面，通過此種設置能夠?qū)崿F(xiàn)轉圈401帶動本體1做圓周運動。

本實施例中，優選的，本體1的兩端固定安裝有連接塊，蓋板5的內端面開設有與連接塊尺寸相適配的連接槽，連接塊卡接在連接槽內，通過設置蓋板5能夠保證本體1的密封效果，而通過對蓋板5的拆分，利于對本體1內部部件的清理以及檢修維護，實用性強。

本實施例中，優選的，混合機構6包括定位軸601，定位軸601的圓周表面套接有定位筒602，定位筒602的圓周表面可拆卸安裝有定位圈603，定位圈603的外端面固定安裝有定位座604，定位座604的外端面固定安裝有定位球605，當本體1在驅動機構4的作用下做圓周運動時，定位軸601在軸承7的作用下能夠在本體1的內部做圓周運動，從而能夠帶動定位筒602、定位圈603、定位座604和定位球605的轉動，通過更換不同高度的定位圈603、定位座604和定位球605，能夠改變加熱機構8與定位球605的間距，從而能夠滿足不同粗細物料的研磨要求，適用范圍廣，與加熱機構8的配合，能夠?qū)崿F(xiàn)內部物料的研磨。

本實施例中，優選的，定位筒602的圓周表面開設有與定位圈603尺寸相適配的定位槽，定位圈603扣接在定位槽內，通過此種設置便于實現定位圈603的拆裝。

本實施例中，優選的，加熱機構8包括加熱件801，加熱件801的內端面固定安裝有加熱球802，加熱件801的外端面開設有安裝腔803，通過設置加熱機構8能夠?qū)崿F(xiàn)物料的加熱，有效地避免了潮濕物料造成的堵塞，且能夠進一步的提升研磨的效果和質量。

本實施例中，優選的，本體1的內端面開設有與加熱件801尺寸相適配的凹槽，加熱件801安裝在凹槽內，加熱件801關于本體1的圓心呈圓周設置有三排，且一排加熱件801設置有四個，通過設置多個加熱件801能夠有效地保證實際的加熱均勻性，安裝腔803內部安裝有蓄電池，通過設置蓄電池能為加熱件801通過電力支持。

本實用新型的工作原理及使用流程：該裝置使用時，通過料斗9往本體1的內部注入物料，完成注料后，將料斗9封堵，封堵完成后，啟動驅動機構4，在驅動機406的作用下能夠帶動驅動軸405轉動，從而能夠帶動驅動輪404轉動，進而能夠帶動驅動齒403轉動，在驅動齒403的作用下能夠帶動傳動齒402和轉圈401做圓周運動，當轉圈401轉動時，能夠帶動本體1做圓周運動，實現本體1內部部件的轉動，當本體1在驅動機構4的作用下做圓周運動時，定位軸601在軸承7的作用下能夠在本體1的內部做圓周運動，從而能夠帶動定位筒602、定位圈603、定位座604和定位球605的轉動，與加熱機構8的配合，能夠內部物料的研磨，通過更換不同高度的定位圈603、定位座604和定位球605，能夠改變加熱機構8與定位球605的間距，從而能夠滿足不同粗細物料的研磨要求，適用范圍廣，加熱件801在蓄電池的作用下能夠?qū)崿F(xiàn)加熱件801與加熱球802的加熱，在進行物料研磨的同時能夠?qū)崿F(xiàn)均勻加熱的目的，完成研磨后，將料斗9轉動至本體1的下表面，將封堵件拆去，實現物料排出，當需要進行檢修和維護時，對蓋板5進行拆卸，實現檢修維護。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
